Вентиляция аккумуляторных помещений

Качественная и хорошо работающая вентиляция в аккумуляторной — важнейшее условие работы помещения. Это необходимо в целях безопасности, ведь это одно из самых взрывоопасных мест на предприятиях.

Любая батарея во время зарядки или разрядки, вне зависимости от типа устройства, будет выделять в воздух какое-то количество водорода. И когда смесь водорода в воздухе превысит определенную отметку, это становится взрывоопасно. В данной статье мы расскажем, как и с помощью чего необходимо оборудовать вентиляцию в аккумуляторной и что для этого нужно.

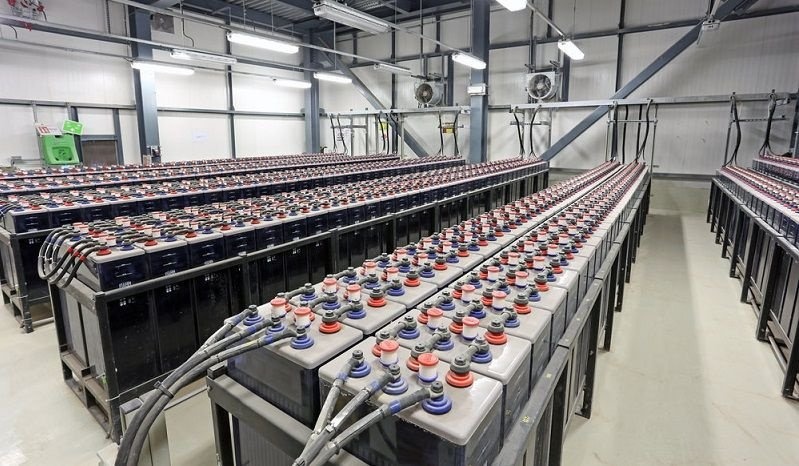

Требования для помещения

Для безопасной работы предприятия важно оценить все его зоны и знать, какие из них взрывоопасны. Потому что, как было сказано чуть выше, если концентрация водорода в воздухе цеха или иного помещения превысит допустимые значения, взрыва не избежать. И без качественной вентиляционной системы в данном случае риски возрастают в несколько раз. Поэтому здесь важно соблюдать несколько правил, которые могут спасти много человеческих жизней:

• Место, где происходит зарядка кислотных аккумуляторов должно быть верно оборудовано и приспособлено именно под аккумуляторную и никакую другую комнату.
• Облицовка стен и пола — кислотоупорный материал.
• Помещение необходимо оснастить естественной или механической, чтобы обеспечить регулярное поступление свежего воздуха и отвод «отработанного».
• В такой комнате есть безопасное освещение, которое выполнено в системе защиты от взрывов.
• В помещениях данного типа двери всегда открываются строго наружу.
• Должно быть отдельное место для ремонта оборудования в случае поломки.
• Вода поступает строго в аккумуляторные ячейки.
• Наличие открытого огня не допускается. Курение строго запрещено.
• Рабочих мест в таких комнатах быть не должно.

Важно помнить, что водородные выбросы специфичны, и в процессе зарядки аккумулятора они не могут устраняться целиком. Именно поэтому для того, чтобы обеспечить требуемый уровень безопасности в помещениях данного типа, важно наличие хорошо работающей общеобменной вентиляции с механикой. Ведь если систему спроектировать грамотно, это не будет представлять угрозы для жизни человека.

Требования к вентиляции

Ознакомиться со всеми нормами вентиляции зарядной аккумуляторов можно в СНиП 2.04.05-91. Также данная информация изложена в ГОСТ 1.003-83 и ПУЭ-7 (п. 4.4.26-4.4.39). В этой документации подробно рассказывается о том, как выбрать оборудование, определить класс взрывозащиты. Также говорится об отделке помещения, уровню допустимого шума в нем и о схемах подачи воздуха и отвода выработанных газов.

Воздухообмен и его кратность

Кратность, то есть, примерное значение требуемого расхода воздуха за один час, принято рассчитывать по формуле: Qp = v*q*s*n*Ig*CB. В этом случае:

• v — нужное разбавление водорода (100 – 4)/4 = 24;
• q — уже произведенный водород: 0,45*10 – 3м3/Ач;
• с — уровень запаса прочности;
• Ig — ток газа;
• n — число делений в батарее;
• CB — емкость самого аккумулятора.

Что касается величины тока газации, здесь стоит знать следующее:

• 1 мА — «закрытые» аккумуляторы с напряжением переменного типа;
• 5 мА — «открытые», или разомкнутые, аккумуляторы с напряжением переменного типа;
• 8 мА — «закрытые» аккумуляторы под постоянным напряжением;
• 20 мА — разомкнутые с постоянным зарядом.

Если планируется разместить форточки для поступления воздуха, их принято размещать на противоположной стене. Но если это нельзя сделать, а фрамуги окон идут в одной степени, тогда достаточно соблюдение расстояния не менее чем в два метра. Аналогичные условия действуют и для установок вытяжных вентиляторов, а также для шкафов, удаляющих локальные загрязнения,. При этом важно соблюдать между ними расстояние не менее чем в два метра.

Названные выше требования — ориентировочные, потому что для разработки проекта системы вентиляции аккумуляторной необходимы специальные знания. Ее могут разрабатывать только профессиональные проектировщики санитарно-технических сооружений, назначенные или нанятые компанией (предприятием) на эту должность.

О подаче воздуха, отводе и выбросе газов

Чтобы отделение и подача скопившихся газов происходила качественно, используются такие схемы работы:

1. Продольная подача, когда воздух движется горизонтально. Способна равномерно распределить поступающий чистый воздух. Удобная и не сложная в работе. Часто имеется автономная зона очистки.
2. При поперечной подаче размещаются сразу две трубы — для вытяжного и приточного каналов. Оба отверстия смещаются относительно друг друга. Однако в данной системе скорость движения воздуха несколько ниже, чем в продольной.
3. Нижняя подача с верхним отведением — наиболее удобный способ организации воздухообмена в аккумуляторной. Позволяет быстро удалять водород, который накопился вверху, в потолочной зоне. Здесь приточные отверстия размещены внизу, близко к полу. Вытяжные — наверху, к потолку.

На стадии разработки стоит учитывать объем помещения, а также степень его закрытости и отдаленности (изолированности) и какое количество оборудования в ней содержится.

Как управлять системой вентиляции

Важно, чтобы аккумуляторная была полностью безопасной, поэтому рекомендуется применять механическую вентиляцию, оснащенную датчиком концентрации уровня водорода. В случае работы с аккумуляторами классического типа потребуется применение вентиляторов с двигателем для двух скоростей. В этом случае прибор непрерывно работает на малой скорости, чем обеспечивает постоянное вентилирование.

Когда уровень концентрации водорода становится выше 10% нижнего предела взрываемости (НПВ), панель управления включит мигающую сигнализацию. Если концентрация более 30%, автоматика переключает двигатели на высокие обороты и одновременно идет подача сигнала, заряжение или разряжение аккумулятора не закончится. В этом случае важно следить, чтобы также работала сигнализация со звуком и не было заряда до момента устранения проблемы и угрозы.

Виды вентиляции

Согласно регламенту, в боксах аккумуляторов можно использовать естественную или механическую вентиляцию. Чаще всего прибегают к использованию принудительной системы, потому что естественная в этом случае будет крайне не надежной.

Устройство вентиляции аккумуляторной: схемы

Вентиляция непрерывного типа работы — подход простой, удобный и не затратный в плане расчета скорости выделения водорода. Но использоваться он может только, когда в комнате есть работающий кондиционер, который оптимизирует температуру. Если охлажденный воздух постоянно выходит из бокса, затраты на оплату электроэнергию очень сильно вырастут. Тогда, в случае высокой температуры воздуха, поддержать требуемую температуру (20 или плюс-минус пять градусов Цельсия) затруднительно. А нарушать режим эксплуатации не допускается, потому что это способно навлечь новые угрозы для безопасности. Также это снижает гарантию батареи.

При непрерывной вентиляции стоит контролировать поток воздуха. Для этого на входе и выходе вытяжного аккумулятора ставится реле. Подобные устройства применяются, чтобы отправлять местные или удаленные сигналы с целью уведомить сотрудников о неработающем вентиляторе.

У непрерывной вентиляции есть и недостаток. Он стоит в росте расходов на техобслуживание и электрическую энергию. Также он снижает срок работы вентилятора. Поэтому применять постоянное вентилирование стоит лишь в том случае, если в помещении нет кондиционера.

В качестве альтернативы допустима периодическая вентиляция при одновременном мониторинге водорода. Проектировка такого метода требует точного расчета скорости выделения водорода. Потому что эти данные играют большую роль при выборе размеров вентилятора вытяжного типа. Когда производят расчет скорости выделения Н2, учитывают такие факторы, как:

• тип аккумуляторов: они могут быть VRLA, свинцово-кислотные, либо никель-кадмиевые;
• режим зарядки устройств — плавающий или форсированный;
• какой ток и каково напряжение заряда в системы;
• какое количество батарей используется.

Работает это следующим образом: система отслеживания газа улавливает и сразу ограничивает уровень водорода. Если есть превышение, происходит запуск вытяжного вентилятора.
