Вентиляционные трубы для вытяжки на крышу

Когда происходит обустройство инженерных коммуникаций, на крышу принято устанавливать вентиляционные трубы. Данный метод не только имеет свои особенности, но также требует грамотного и тщательного соблюдения технологии установки. Помимо этого важно также устанавливать трубы, согласно правилам и требованиям СНиП и иной нормативной документации. О том, в чем особенности установки труб для вентиляции на крыше, с помощью чего и как это делать и каких ошибок стоит избегать — расскажем далее в статье.

Как выводить трубы

Обычно выводы труб вентиляции через крышу производят для того, чтобы обеспечить:

• вентиляцию внутренних помещений постройки;
• установку фановой трубы у канализационного стояка;
• хорошее проветривание чердака дома.

Важно разместить вентиляционную трубу на крыше так, чтобы «грязный» воздух удалялся быстро и на своем пути не встречал препятствий. Для этого важно правильно определить ее высоту и форму сечения. Обычно они определяются, исходя из условий использования и от того, какая производительность должна быть.

Легче всего сделать вывод трубы через кровлю путем пропускания ее через кровельный конек. Этот вариант отличает легкость установки и проведения необходимых работ по изоляции. Однако здесь важно обратить внимание на то, чтобы стропильная система была без коньковой балки.

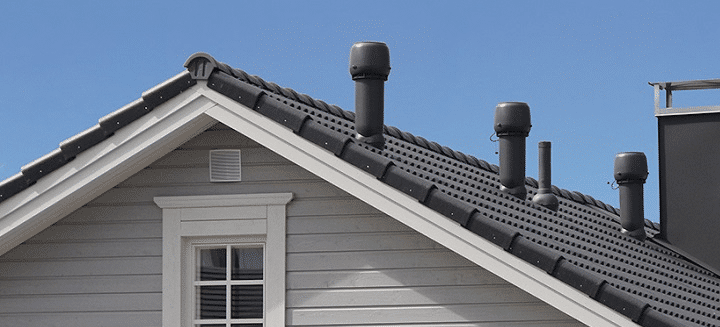

Если у дома крыша скатная, выгодным решением станет монтаж трубы вентиляции вблизи конька. Помимо тех преимуществ, что указаны выше, для подобного размещения не нужно дополнительное укрепление и прибор системы для устранения снега. Здесь он просто не будет задерживаться.

Ошибки и последствия

Чаще всего над конструкциями приточных каналов и отводов для выведения воздуха работают на самом раннем этапе строительства дома — в момент проектировки. Ведь важно учесть площадь всего пространства, конструкцию кровли, а также вид материала, которым будет покрываться крыша.

Однако случается, что работу приходится проводить в уже возведенном строении. В этом случае нужно заранее спланировать размещение труб так, чтобы монтаж нанес минимально возможный ущерб поверхности крыши. В противном случае можно не просто повредить обрешетку и стропила, но даже разрушить герметичность покрытия.

Важно не допускать ошибок в установке труб. Потому что иначе не избежать неприятных последствий:

• если объединить воздуховоды неправильно, неприятные запахи из кухни, туалета или ванной будут проходить и в другие комнаты дома;
• если труба вытяжки на крыше установлена в не том месте, воздух из кухни будет уходить плохо, а значит, все запахи будут «оседать» внутри;
• вследствие недостаточного утепления каналов вентиляции они могут начать промерзать.

Важно помнить о том, что труба, которую устанавливают на крыше, должна быть крепкой, чтобы выдержать даже сильные порывы ветра. Поэтому не стоит покупать тонкие трубы.

Что повысит эффективность вентиляции

Дефлектор — прибор в виде насадки на трубу, который использует силу ветра при естественном типе вентилирования. В зависимости от системы, его ставят на вытяжных трубах или сверху над вытяжными выходами.

Дефлектор работает по принципу разрежения воздуха — это осуществляется в диффузоре устройства, благодаря воздействию энергии ветра. И чем она будет больше, тем эффективнее будут удаляться «отработанные» воздушные массы. Обычно дефлектор ставят во время проведения монтажа вывода вентиляционной системы на кровлю.

Как устанавливать трубы

Перед тем, как сделать вывод вентиляционной трубы, нужно полностью закончить монтаж внутренних инженерных коммуникаций. Потом закрепить воздуховоды. Список требующихся инструментов зависит от вида материала, которым покрыта кровля. В него могут включать:

• зубило;
• ножницы по металлу;
• дрель;
• электрический лобзик.

Помимо этого, могут пригодиться маркер, чтобы проводить разметку и строительный уровень — для контроля размещения трубы.

Монтаж узла прохода

Чтобы вывести трубу на крышу через кровельные перекрытия, лучше воспользоваться готовой конструкцией узла прохода. Его устанавливают так:

• сначала определите место на крыше для установки проходного элемента, опираясь на ее конструкционные особенности и правила СНиП;
• наметьте контуры, где разместите трубу вентиляции;
• вырежьте в крыше отверстие заданного диаметра — инструмент и способ выбирается, исходя из материала кровли;
• в гидроизоляции и утеплителе сделайте нужное количество отверстий;
• по шаблону разметьте расположение проходного узла;
• просверлите нужное количество отверстий, чтобы крепить саморезы;
• очистите кровлю от пыли, загрязнений и высушите от воды;
• на нижнюю часть уплотнительной прокладки нанесите герметик в один слой, прокладку вмонтируйте в нужное место;
• после этого на прокладку установите проходной элемент, зафиксируйте его саморезами;
• трубу вентиляции поставьте в проходной узел, после чего уровнем проверьте, вертикально ли она расположена;
• если все выполнено верно, трубу закрепите шурупами.

Когда завершится на крыше установка вентиляционной трубы, не забудьте проверить, насколько плотно прилегает основание проходной части. Важно, чтобы оно было прижато к крыше так, чтобы излишки герметика «выползли» за пределы конструкции. Дополнительно со стороны чердака дома рекомендуется выход воздуховода сделать герметичным.

Дополнительные устройства

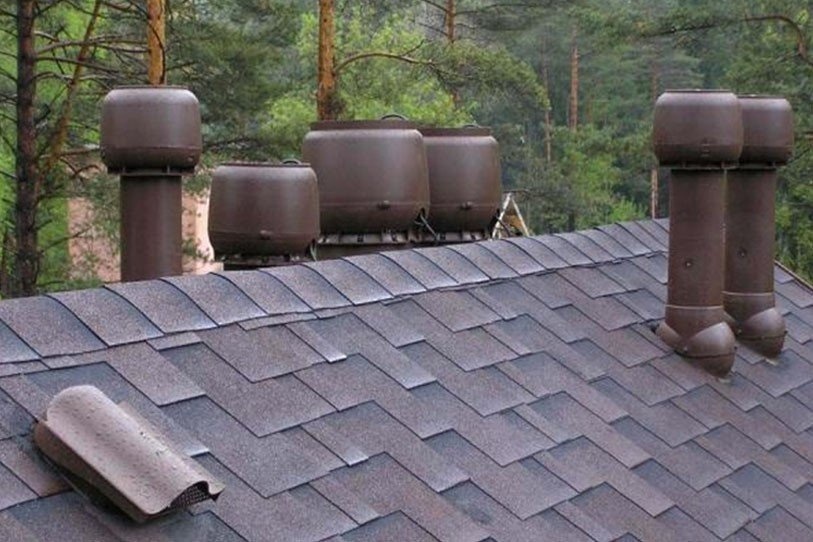

Чтобы защитить воздуховод от мусора, пыли, грязи, попадания мелких птиц и зверьков, а также дождя и снега, советуем использовать на вентиляционную трубу колпаки. Они увеличат срок эксплуатации трубы и не позволят мусору попадать внутрь.

Колпак обычно состоит из двух элементов:

• крышечка — она похожа на зонтик, который защищает от снега и воды;
• капельник — нужен для того, чтобы отводить воду, стекающую сверху.

Помимо трубы вентиляции, на кровле можно поставить аэраторы. Эти устройства позволят воздуху свободно циркулировать между теплоизоляцией и внешним покрытием крыши. Кроме того, эти приборы пригодятся в случае, если длина ската более трех метров — тогда естественная тяга не сможет справиться.

Чтобы аэраторы работали лучше, предусмотрите возможность поступления воздуха и правильно смонтируйте контробрешетку по всей площади ската кровли.

Если верно выбрать место для монтажа на крыше вывода вентиляционной трубы, а также соблюсти технологию и правила установки, в процессе работы пользоваться дополнительными устройствами, то задать нужное движение воздуха в системе и создать в доме приятный микроклимат будет не сложно.
